MCU 공부/아두이노 레퍼런스 Arduino Reference
아두이노 digitalWrite() 사용법, LED를 켜보자
이티의 골방
2020. 5. 12. 00:07
이번엔 아두이노의 digitalWrite() 사용법에 대해 알아보겠습니다.
정의
아두이노의 디지털핀에 HIGH 또는 LOW 값을 인가합니다.
사용 예
digitalWrite(pin, value)
매개 변수
pin: Arduino 핀 번호.
value: HIGH또는 LOW.
회로구성
저는 디지털핀 3번을 digitalWrite 핀으로 , LED에는 아두이노는 5V를 사용하므로 저항을 사용해줍니다.
코드
|
1
2
3
4
5
6
7
8
9
10
11
|
void setup() {
pinMode(3, OUTPUT); //3번핀을 출력핀으로
}
void loop() {
//1초마다 토글(on/off)
digitalWrite(3, HIGH);
delay(1000);
digitalWrite(3, LOW);
delay(1000);
}
|

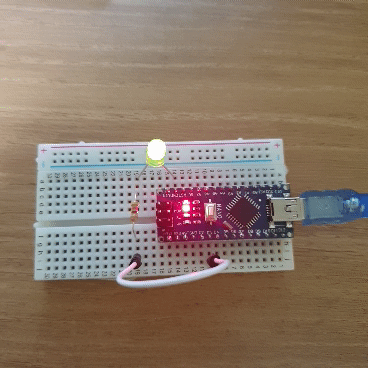

작동 화면
1초마다 토글되는 것을 확인 할 수 있습니다.
감사합니다.
